矩控新辰 MatriBOX · 边缘智能控制器与分布式 IO

面向中小型设备到中大型产线的边缘智能控制系统，以及模块化实时工业以太网 I/O。汉嘉自动化科技（苏州）有限公司为矩控新辰华东区业务对接窗口。

先选型

按需求筛出型号

先按用途、系列与需求收窄，下面立刻列出匹配的型号与参数；选完再往下看该系列的详细说明。需要逐行核对全部 103 个型号，可到 MXIO 完整选型表。

家族
类型
需求
匹配到 103 个型号提示：多个条件叠加筛选，点「全部」清除该组条件。协议由耦合器或一体化模块决定；插片式数字量/模拟量模块本身与协议无关，需搭配对应耦合器。
家族模块类型产品描述订货号通道 / 点数电压 / 电流分辨率
MXIO Pro（非热插拔）耦合器基本单元EtherCAT耦合器模块MXIO 155-1EC01-0AA0———
MXIO Pro（非热插拔）耦合器基本单元PROFINET耦合器模块MXIO 155-1PN02-0AA0———
MXIO Pro（非热插拔）数字量32路数字量输入模块(NPN漏型/PNP源型)，24V DCMXIO 421-1BL00-0AA032DI24V DC—
MXIO Pro（非热插拔）数字量16路数字量输入模块(NPN漏型/PNP源型)，24V DCMXIO 421-1BH00-0AA016DI24V DC—
MXIO Pro（非热插拔）数字量8路数字量输入模块(PNP源型)，24V DCMXIO 421-1BF01-0AA08DI24V DC—
MXIO Pro（非热插拔）数字量32路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 422-1BL00-0AA032DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量32路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 422-1BL01-0BA032DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量16路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 422-1BH00-0AA016DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量16路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 422-1BH01-0BA016DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量8路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 422-1BF01-0AA08DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量8路继电器输出模块，24V DC，AC 230 V，2AMXIO 422-1HF00-0AA08路继电器24V DC，AC 230V，2A—
MXIO Pro（非热插拔）数字量8路数字量输入(NPN/PNP)，8路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 423-1BH00-0AA08DI/8DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量8路数字量输入(NPN/PNP)，8路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 423-1BH01-0AA08DI/8DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量16路数字量输入(NPN/PNP)，16路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 423-1BL00-0AA016DI/16DO24V DC，0.5A—
MXIO Pro（非热插拔）数字量16路数字量输入(NPN/PNP)，16路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 423-1BL01-0BA016DI/16DO24V DC，0.5A—
MXIO Pro（非热插拔）模拟量8路模拟量输入模块(电压型)，24V DC，16位MXIO 431-1KF00-0AA08AI24V DC16位
MXIO Pro（非热插拔）模拟量8路模拟量输入模块(电流型)，24V DC，16位MXIO 431-1KF01-0AA08AI24V DC16位
MXIO Pro（非热插拔）模拟量4路模拟量输出模块(电压型/电流型)，24V DC，16位MXIO 432-1KD02-0AA04AO24V DC16位
MXIO Pro（非热插拔）混合8路模拟量输入(电压型)/8路模拟量输出模块(电压型)，24V DC，16位MXIO 433-1KH00-0AA08AI/8AO24V DC16位
MXIO Pro（非热插拔）混合8路模拟量输入(电流型)/8路模拟量输出模块(电流型)，24V DC，16位MXIO 433-1KH01-0AA08AI/8AO24V DC16位
MXIO Pro（非热插拔）模拟量（温度检测）4路热电阻输入模块，3线制，Pt100、Pt500、Pt1000，24位MXIO 431-1QD10-0AA04路RTD—24位
MXIO Pro（非热插拔）模拟量（温度检测）4路热电偶输入模块，类型：B、E、N、J、K、R、S、T，24位MXIO 431-1PD00-0AA04路TC—24位
MXIO Pro（非热插拔）功能2路高速计数模块，集成6DI(NPN/PNP)/4DO(PNP)，24V DC，单端/差分输入，计数频率800KHz，32位MXIO 451-1AB00-0AA02路HSC/6DI/4DO24V DC32位
MXIO Pro（非热插拔）功能（电源）电源中继模块，24V，6.5AMXIO 411-1AA00-0AA0—24V，6.5A—
MXIO Pro（非热插拔）通讯4路RS485模块，数据缓冲：512Byte接收/发送MXIO 443-1CD00-0AA04路RS485——
MXIO Pro（非热插拔）附件背板总线安装底座(10个/包)MXIO 493-1BP00-0AB0———
MXIO Pro（非热插拔）附件18位前连接器(10个/包)MXIO 492-1AJ00-0AB0———
MXIO Pro（非热插拔）附件侧挡板(10个/包)MXIO 494-1PA00-0AA0———
MXIO Pro（非热插拔）附件工具安装包MXIO 499-1AA00-0AA0———
MXIO Pro（热插拔）耦合器基本单元EtherCAT耦合器模块MXIO 155-1EC02-1AA0———
MXIO Pro（热插拔）耦合器基本单元PROFINET耦合器模块MXIO 155-1PN02-1AA0———
MXIO Pro（热插拔）耦合器基本单元ModbusTCP耦合器MXIO 155-2MD02-1AA0———
MXIO Pro（热插拔）数字量32路数字量输入模块(NPN漏型/PNP源型)，24V DCMXIO 421-1BL00-1AA032DI24V DC—
MXIO Pro（热插拔）数字量16路数字量输入模块(NPN漏型/PNP源型)，24V DCMXIO 421-1BH00-1AA016DI24V DC—
MXIO Pro（热插拔）数字量8路数字量输入模块(PNP源型)，24V DCMXIO 421-1BF01-1AA08DI24V DC—
MXIO Pro（热插拔）数字量32路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 422-1BL00-1AA032DO24V DC，0.5A—
MXIO Pro（热插拔）数字量32路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 422-1BL01-1BA032DO24V DC，0.5A—
MXIO Pro（热插拔）数字量16路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 422-1BH00-1AA016DO24V DC，0.5A—
MXIO Pro（热插拔）数字量16路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 422-1BH01-1BA016DO24V DC，0.5A—
MXIO Pro（热插拔）数字量8路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 422-1BF01-1AA08DO24V DC，0.5A—
MXIO Pro（热插拔）数字量8路继电器输出模块，24V DC，AC 230 V，2AMXIO 422-1HF00-1AA08路继电器24V DC，AC 230V，2A—
MXIO Pro（热插拔）数字量8路数字量输入(NPN/PNP)，8路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 423-1BH00-1AA08DI/8DO24V DC，0.5A—
MXIO Pro（热插拔）数字量8路数字量输入(NPN/PNP)，8路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 423-1BH01-1AA08DI/8DO24V DC，0.5A—
MXIO Pro（热插拔）数字量16路数字量输入(NPN/PNP)，16路数字量输出模块(NPN漏型)，24V DC，0.5AMXIO 423-1BL00-1AA016DI/16DO24V DC，0.5A—
MXIO Pro（热插拔）数字量16路数字量输入(NPN/PNP)，16路数字量输出模块(PNP源型)，24V DC，0.5AMXIO 423-1BL01-1BA016DI/16DO24V DC，0.5A—
MXIO Pro（热插拔）模拟量8路模拟量输入模块(电压型)，24V DC，16位MXIO 431-1KF00-1AA08AI24V DC16位
MXIO Pro（热插拔）模拟量8路模拟量输入模块(电流型)，24V DC，16位MXIO 431-1KF01-1AA08AI24V DC16位
MXIO Pro（热插拔）模拟量4路模拟量输出模块(电压型/电流型)，24V DC，16位MXIO 432-1KD02-1AA04AO24V DC16位
MXIO Pro（热插拔）混合8路模拟量输入(电压型)/8路模拟量输出模块(电压型)，24V DC，16位MXIO 433-1KH00-1AA08AI/8AO24V DC16位
MXIO Pro（热插拔）混合8路模拟量输入(电流型)/8路模拟量输出模块(电流型)，24V DC，16位MXIO 433-1KH01-1AA08AI/8AO24V DC16位
MXIO Pro（热插拔）模拟量（温度检测）4路热电阻输入模块，3线制，Pt100、Pt500、Pt1000，24位MXIO 431-1QD10-1AA04路RTD—24位
MXIO Pro（热插拔）模拟量（温度检测）4路热电偶输入模块，类型：B、E、N、J、K、R、S、T，24位MXIO 431-1PD00-1AA04路TC—24位
MXIO Pro（热插拔）功能2路高速计数模块，集成6DI(NPN/PNP)/4DO(PNP)，24V DC，单端/差分输入，计数频率800KHz，32位MXIO 451-1AB00-1AA02路HSC/6DI/4DO24V DC32位
MXIO Pro（热插拔）功能（电源）电源中继模块，24V，6.5AMXIO 411-1AA00-0AA0—24V，6.5A—
MXIO Pro（热插拔）通讯4路RS485模块，数据缓冲：512Byte接收/发送MXIO 443-1CD00-1AA04路RS485——
MXIO Pro（热插拔）附件背板总线安装底座(10个/包)MXIO 493-1BP00-0AB0———
MXIO Pro（热插拔）附件18位前连接器(10个/包)MXIO 492-1AJ00-0AB0———
MXIO Pro（热插拔）附件侧挡板(10个/包)MXIO 494-1PA00-0AA0———
MXIO Pro（热插拔）附件工具安装包MXIO 499-1AA00-0AA0———
MXIO（一体化）耦合器基本单元（2槽位 EtherCAT）集成可配置32DIO(NPN/PNP)耦合器基本单元，24V DC，0.5AMXIO 153-1ECA0-0AA032DI24V DC，0.5A—
MXIO（一体化）耦合器基本单元（2槽位 EtherCAT）集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1ECB0-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（2槽位 EtherCAT）集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1ECB1-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（2槽位 EtherCAT）集成4路RS485/8DI/8DO耦合器基本单元，数据缓冲：512Byte接收/发送MXIO 153-1ECE0-0AA04路RS485/8DI/8DO——
MXIO（一体化）耦合器基本单元（2槽位 PROFINET）集成可配置32DIO(NPN/PNP)耦合器基本单元，24V DC，0.5AMXIO 153-1PNA0-0AA032DI24V DC，0.5A—
MXIO（一体化）耦合器基本单元（2槽位 PROFINET）集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1PNB0-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（2槽位 PROFINET）集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1PNB1-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（2槽位 PROFINET）集成4路RS485/8DI/8DO耦合器基本单元，数据缓冲：512Byte接收/发送MXIO 153-1PNE0-0AA04路RS485/8DI/8DO——
MXIO（一体化）耦合器基本单元（2槽位 ModbusTCP）集成可配置32DIO(NPN/PNP)耦合器基本单元，24V DC，0.5AMXIO 153-1MDA0-0AA032DI24V DC，0.5A—
MXIO（一体化）耦合器基本单元（2槽位 ModbusTCP）集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1MDB0-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（2槽位 ModbusTCP）集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1MDB1-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（2槽位 ModbusTCP）集成4路RS485/8DI/8DO耦合器基本单元，数据缓冲：512Byte接收/发送MXIO 153-1MDE0-0AA04路RS485/8DI/8DO——
MXIO（一体化）耦合器基本单元（3槽位 EtherCAT）集成可配置32DIO(NPN/PNP)耦合器基本单元，24V DC，0.5AMXIO 153-1ECA0-1AA032DI24V DC，0.5A—
MXIO（一体化）耦合器基本单元（3槽位 EtherCAT）集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1ECB0-1AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（3槽位 EtherCAT）集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1ECB1-1AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（3槽位 EtherCAT）集成4路RS485/8DI/8DO耦合器基本单元，数据缓冲：512Byte接收/发送MXIO 153-1ECE0-1AA04路RS485/8DI/8DO——
MXIO（一体化）耦合器基本单元（3槽位 PROFINET）集成可配置32DIO(NPN/PNP)耦合器基本单元，24V DC，0.5AMXIO 153-1PNA0-1AA032DI24V DC，0.5A—
MXIO（一体化）耦合器基本单元（3槽位 PROFINET）集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1PNB0-1AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（3槽位 PROFINET）集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1PNB1-1AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（3槽位 PROFINET）集成4路RS485/8DI/8DO耦合器基本单元，数据缓冲：512Byte接收/发送MXIO 153-1PNE0-1AA04路RS485/8DI/8DO——
MXIO（一体化）耦合器基本单元（3槽位 ModbusTCP）集成可配置32DIO(NPN/PNP)耦合器基本单元，24V DC，0.5AMXIO 153-1MDA0-1AA032DI24V DC，0.5A—
MXIO（一体化）耦合器基本单元（3槽位 ModbusTCP）集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1MDB0-1AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（3槽位 ModbusTCP）集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)耦合器基本单元，24V DC，0.5A，16位MXIO 153-1MDB1-1AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）耦合器基本单元（3槽位 ModbusTCP）集成4路RS485/8DI/8DO耦合器基本单元，数据缓冲：512Byte接收/发送MXIO 153-1MDE0-1AA04路RS485/8DI/8DO——
MXIO（一体化）数字量数字量模块，16DI(NPN/PNP)/16DO(PNP)，24V DC，0.5AMXIO 323-1BL01-0AA016DI/16DO24V DC，0.5A—
MXIO（一体化）数字量数字量模块，32DI(NPN/PNP)，24V DCMXIO 321-1BL00-0AA032DI24V DC—
MXIO（一体化）数字量数字量模块，32DO(PNP)，24V DC，0.5AMXIO 322-1BL01-0AA032DO24V DC，0.5A—
MXIO（一体化）数字量通用可配置数字量模块 32DIO(NPN/PNP)，24V DC，0.5AMXIO 324-1BL00-0AA032DI24V DC，0.5A—
MXIO（一体化）模拟量模拟量模块，8AI(电压型)/8AO(电压型)，24V DC，16位MXIO 333-1KH00-0AA08AI/8AO24V DC，8A16位
MXIO（一体化）模拟量模拟量模块，8AI(电流型)/8AO(电流型)，24V DC，16位MXIO 333-1KH01-0AA08AI/8AO24V DC，8A16位
MXIO（一体化）混合集成8AI(电压型)/8DI(NPN/PNP)/8DO(PNP)，24V DC, 0.5A，16位MXIO 331-1KF00-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）混合集成8AI(电流型)/8DI(NPN/PNP)/8DO(PNP)，24V DC，0.5A，16位MXIO 331-1KF01-0AA08AI/8DI/8DO24V DC，8A，0.5A16位
MXIO（一体化）混合集成4AO(电压型)/8DI(NPN/PNP)/8DO(PNP)，24V DC，0.5A，16位MXIO 332-1KD00-0AA04AO/8DI/8DO24V DC，4A，0.5A16位
MXIO（一体化）混合集成4AO(电流型)/8DI(NPN/PNP)/8DO(PNP)，24V DC，0.5A，16位MXIO 332-1KD01-0AA04AO/8DI/8DO24V DC，4A，0.5A16位
MXIO（一体化）混合集成4AI✖RTD/8DI(NPN/PNP)/8DO(PNP)，4线制，0.5A，Pt100、Pt500、Pt1000，24位MXIO 331-1QD20-0AA04AI/8DI/8DO4A，0.5A24位
MXIO（一体化）混合集成8AI✖TC/8DI(NPN/PNP)/8DO(PNP)，2线制，0.5A，类型：N、J、K、S，24位MXIO 331-1PF00-0AA08AI/8DI/8DO8A，0.5A24位
MXIO（一体化）功能集成2路编码器输入/6DI(NPN/PNP)/4DO(NPN)，24V DC，差分/单端输入，计数频率800KHzMXIO 351-1AB00-0AA02路编码器输入/6DI/4DO24V DC—
MXIO（一体化）通讯集成4路RS485模块/8DI/8DO，数据缓冲：512Byte接收/发送MXIO 341-1CD00-0AA04路RS485/8DI/8DO——
MXIO（一体化）附件前连接器透明盖板（10个/包）MXIO 392-0CA20-0AC0———
MXIO（一体化）附件40P前连接器MXIO 392-1AJ00-0AB0———
MXIO（一体化）附件标签条（100个/包）MXIO 392-1AX00-0AA0———
MXIO（一体化）附件工具安装包MXIO 499-1AA00-0AA0———
MXIO Nano数字量（一体化）16路数字量输入/16路输出(晶体管)，EtherCATMXIO 123-1BL01-0AA016DI——
MXIO Nano数字量（一体化）数字量16DI/16DO(PNP源型)，ProfinetMXIO 123-1BL01-1AA016DI/16DO——
品牌与定位

原生融合 IT + OT + AI 的边缘智能控制

矩控新辰（MatriBOX）

深圳市矩控新辰科技有限公司，核心创始团队在工业现场总线与中型可编程控制器领域有超过 20 年积累，定位是自主研发边缘智能控制系统与边缘计算软件平台，并具备智能制造整厂系统集成能力，为客户提供覆盖设备级到车间级的产品与应用服务。

  • 产品线：MX 系列边缘智能可编程控制器 + MatriXIO 实时工业以太网 I/O + MatriX Control / MatriX Factory 软件平台
  • MX 控制器四个系列：MX6000（中大型高端）、MX5000（高端）、MX4000（中大型）、MX2000（中小型），另有 MX8000 边缘智能工作站
  • 多个 MX 控制器组合可完成大型 PLC 或 DCS 的功能，并兼顾 SCADA/HMI 部分能力
  • 可应用于单机设备自动化、中大型自动化产线、整厂数字化

三个系列怎么选

按「算力／系统复杂度」与「控制器性能」两个维度分层的产品矩阵，便于从单机到整厂逐级扩展。

  • MX2000 系列：中小型自动化场景，本体带扩展槽位，性价比优先
  • MX4000 系列：中大型自动化场景，含集成 NPU 的 Pro 型号可作边缘 AI 推理单元
  • MX5000 系列：高端自动化场景，含集成 NPU 的 Pro 型号
  • MX6000 系列：中大型高端场景，MX6300 Pro 为 8 核 ARM 架构并集成 NPU
控制器选型

MX 系列边缘智能可编程控制器

全系支持 IEC 61131-3 编程（MatriX Control），基于 RT-Linux 开放架构，可同时运行 C/C++ 高级语言程序。

系列型号算力（CPU / NPU）实时性能最大从站数适用场景
MX6000MX6300 Pro8 核 ARM ＋ 6 TOPS NPU250 μs 扫描周期；500 μs 32 轴同步；<2 ms 64 轴同步128中大型高端自动化 + 边缘 AI
MX62004 核 x86250 μs 扫描周期；500 μs 32 轴同步；<2 ms 64 轴同步128中大型高端自动化
MX61004 核 x86250 μs 扫描周期；500 μs 32 轴同步64中大型自动化
MX5000MX5000 Pro4 核 ARM ＋ 1 TOPS NPU（轻量级边缘 AI）500 μs 扫描周期；500 μs 16 轴同步；<2 ms 32 轴同步64高端自动化 + 轻量边缘 AI
MX52004 核 ARM500 μs 扫描周期；500 μs 16 轴同步；<2 ms 32 轴同步64高端自动化
MX4000MX4000、MX4000 Pro四核 ARM；Pro 型号集成 1 TOPS NPU—（详见手册）—中大型自动化
MX2000MX2000、MX2000 Pro双核 ARM；本体带 2 或 3 个扩展槽位—（详见手册）—中小型自动化
MX8000MX8000按需配置——边缘智能工作站 / 边缘数据中心
全系列均为 EtherCAT / PROFINET 主站，支持拖拽式编程、数据采集、数据处理与 HMI 组态（1 TOPS / 6 TOPS 为 NPU 算力口径）。
01

250 μs 扫描周期

MX6000 系列实现 250 μs 扫描周期，兼顾控制实时性与数据并发处理。

02

64 轴同步 <2 ms

MX6300 Pro / MX6200 支持 500 μs 32 轴同步、<2 ms 64 轴同步，最多 128 个从站。

03

本体可扩 32 块 IO

本体可扩展最多 32 块 MXIO Pro 模块，就近布置、按需扩容。

04

边缘 AI

MX6300 Pro 集成 6 TOPS NPU、MX5000 Pro 集成 1 TOPS NPU，可作边缘 AI 推理单元，并通过 OPC UA / MQTT / API 与云端协同。

以上为厂家产品手册公开信息。控制器按项目与渠道报价，本站不展示价格；选型与报价请提供设备类型、轴数、IO 点数与通讯协议要求。
怎么选

三步定下控制器与 IO 配置

不确定从哪问起？按这三步走，基本就能把型号范围收窄。

1

先定协议

现有主站或上位系统用的是 EtherCAT、PROFINET 还是 ModbusTCP？这决定耦合器选型——EtherCAT 适合高速多轴与高节拍，PROFINET 适合与西门子体系共存并支持 MRP 环网。

2

再定轴数与点数

统计伺服轴数、数字量与模拟量点位，是否需要高速计数或温度采集。据此确定 MX 控制器系列（2000/4000/5000/6000）与模块数量、柜内空间。

3

最后定智能需求

是否需要视觉质检、预测性维护、数据上云或国产化考核？需要则选带 NPU 的 Pro 型号并配 MatriX Factory 边缘平台。

官方资料

产品规格速览

以下为矩控新辰官方产品页（含实物图与关键参数），点击可看大图。

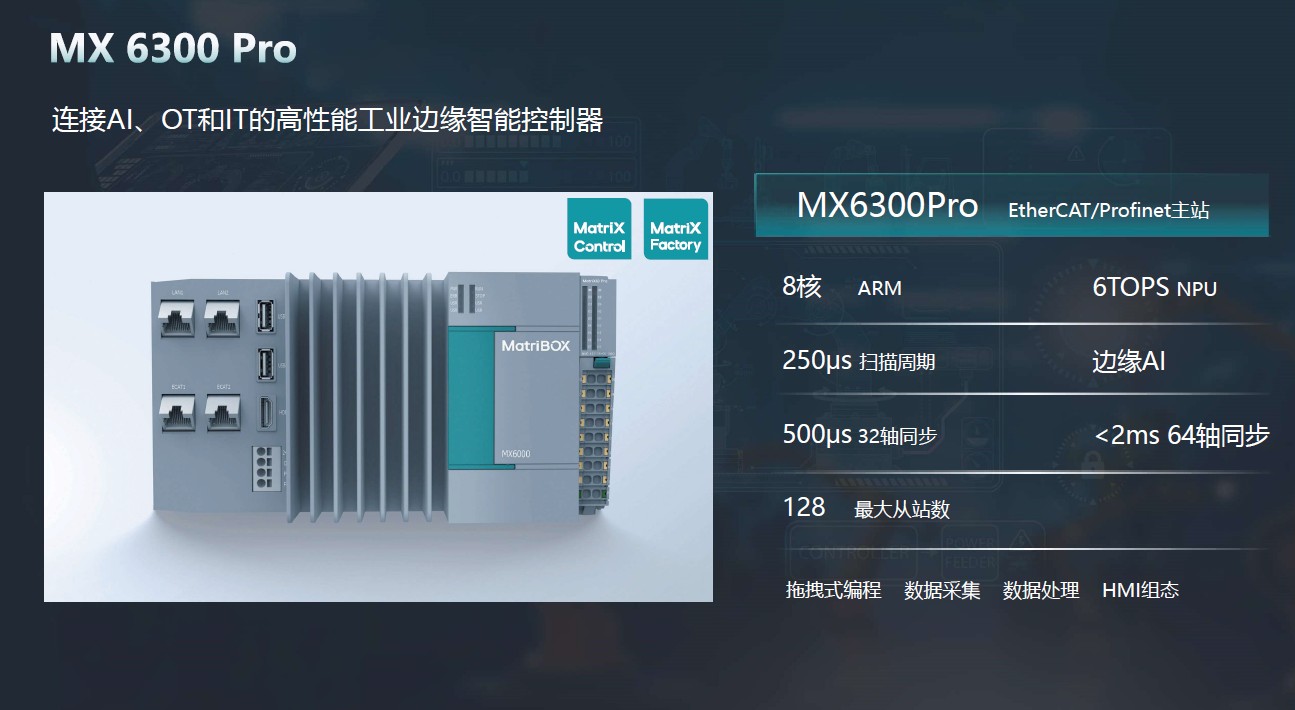

MX6300 Pro 高性能工业边缘智能控制器
MX6300 Pro — 连接 AI、OT 与 IT：8 核 ARM ＋ 6 TOPS NPU，250 μs 扫描周期，<2 ms 64 轴同步，最多 128 个从站

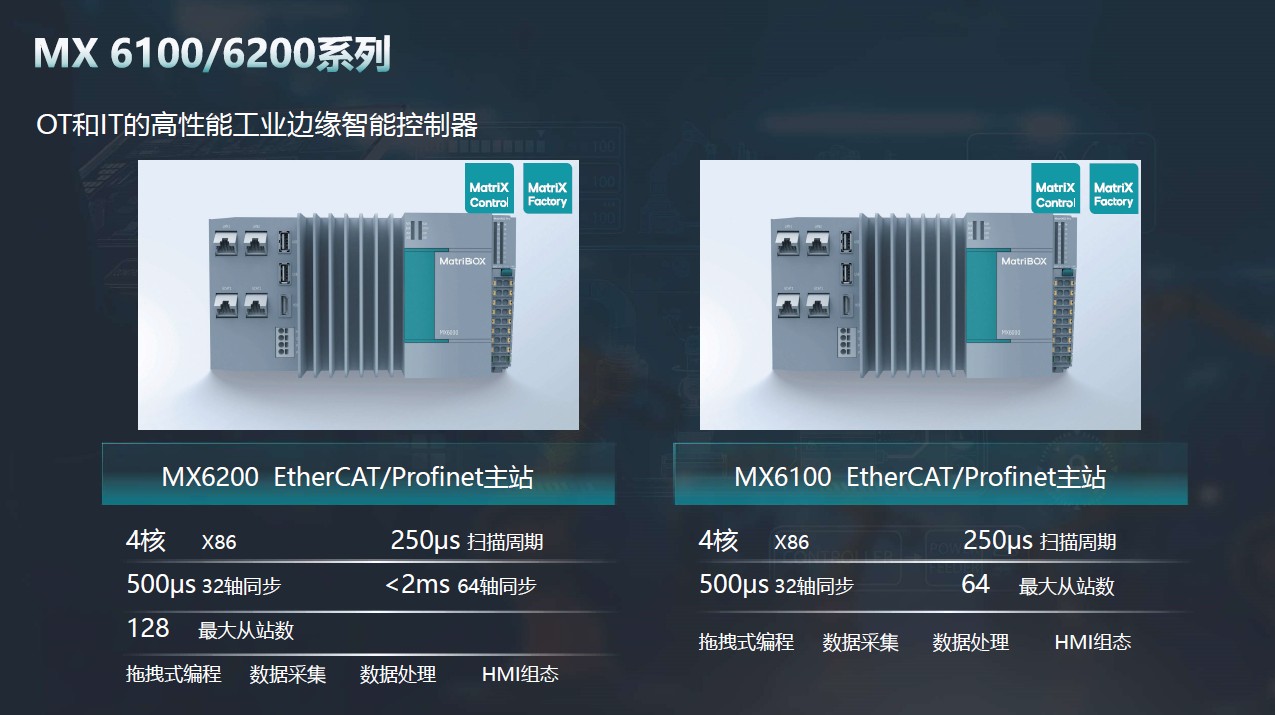

MX6100 / MX6200 高性能工业边缘智能控制器
MX6100 / MX6200 — 4 核 x86，250 μs 扫描周期；MX6200 最多 128 个从站，MX6100 最多 64 个从站

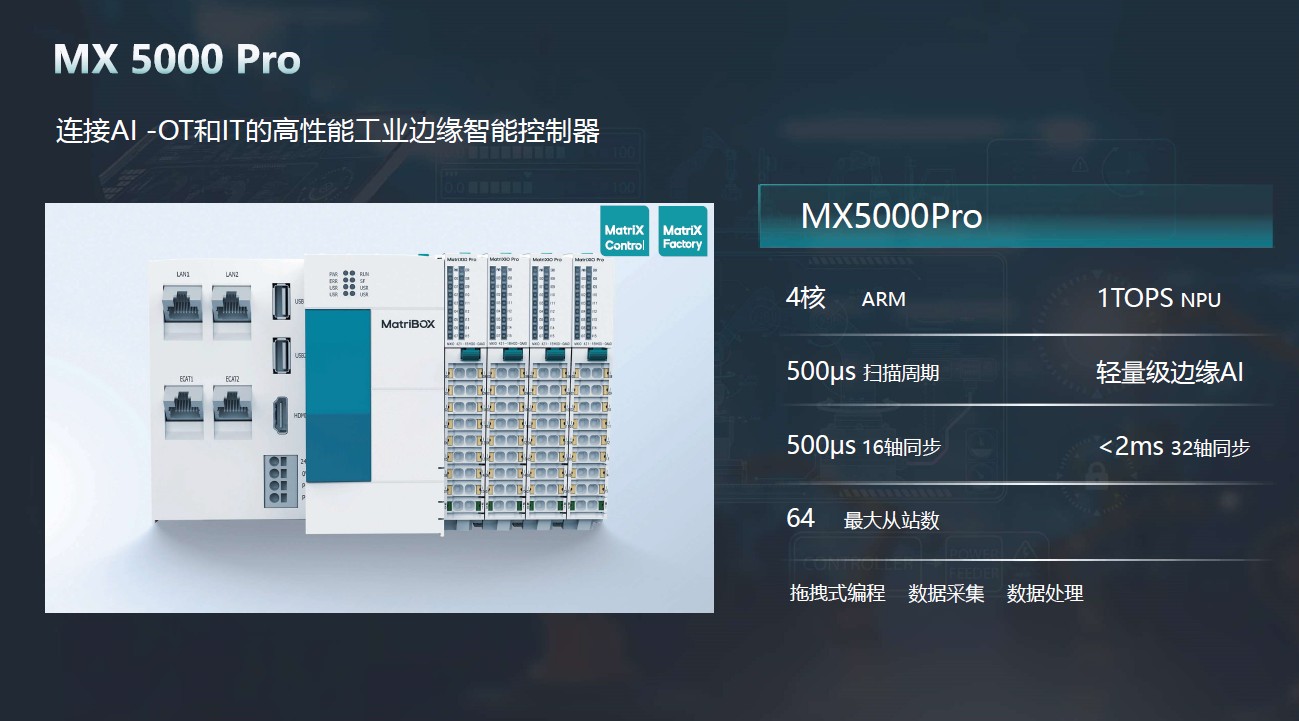

MX5000 Pro 边缘智能控制器
MX5000 Pro — 4 核 ARM ＋ 1 TOPS NPU（轻量级边缘 AI），500 μs 扫描周期，<2 ms 32 轴同步

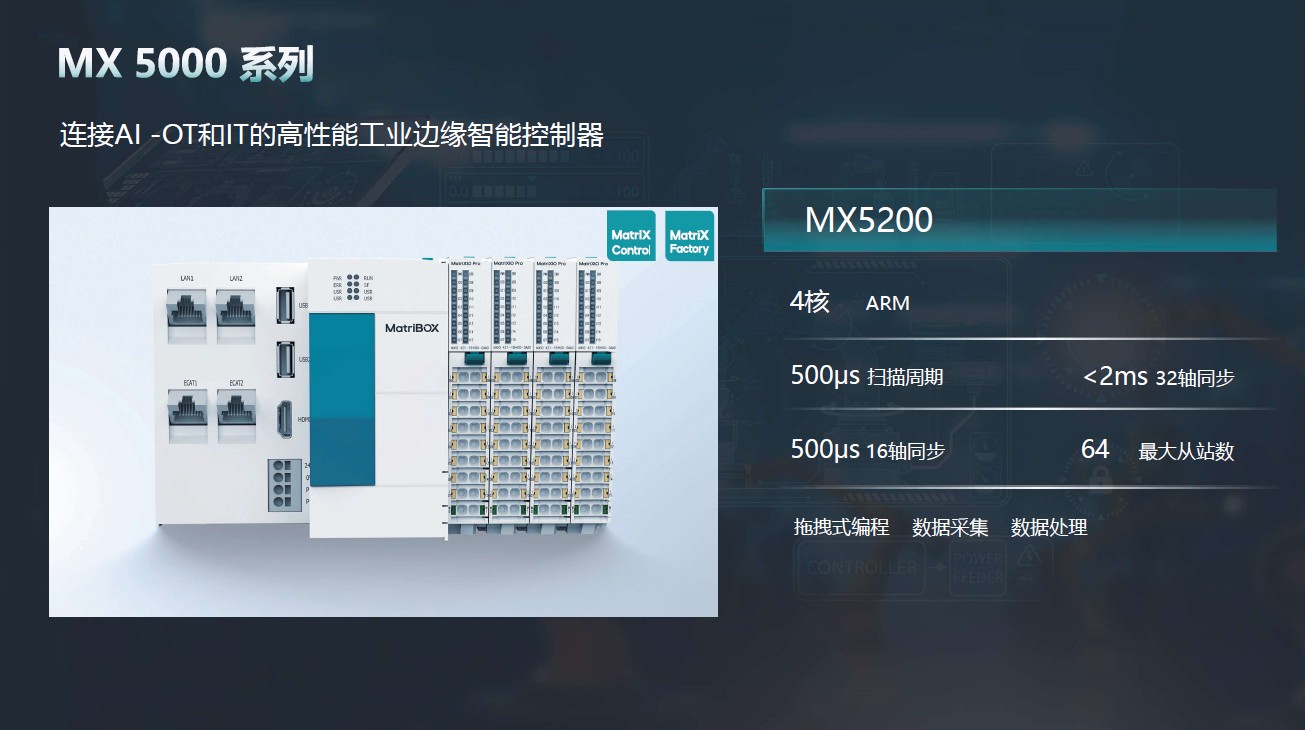

MX5200 边缘智能控制器
MX5200 — 4 核 ARM，500 μs 扫描周期、500 μs 16 轴同步，最多 64 个从站

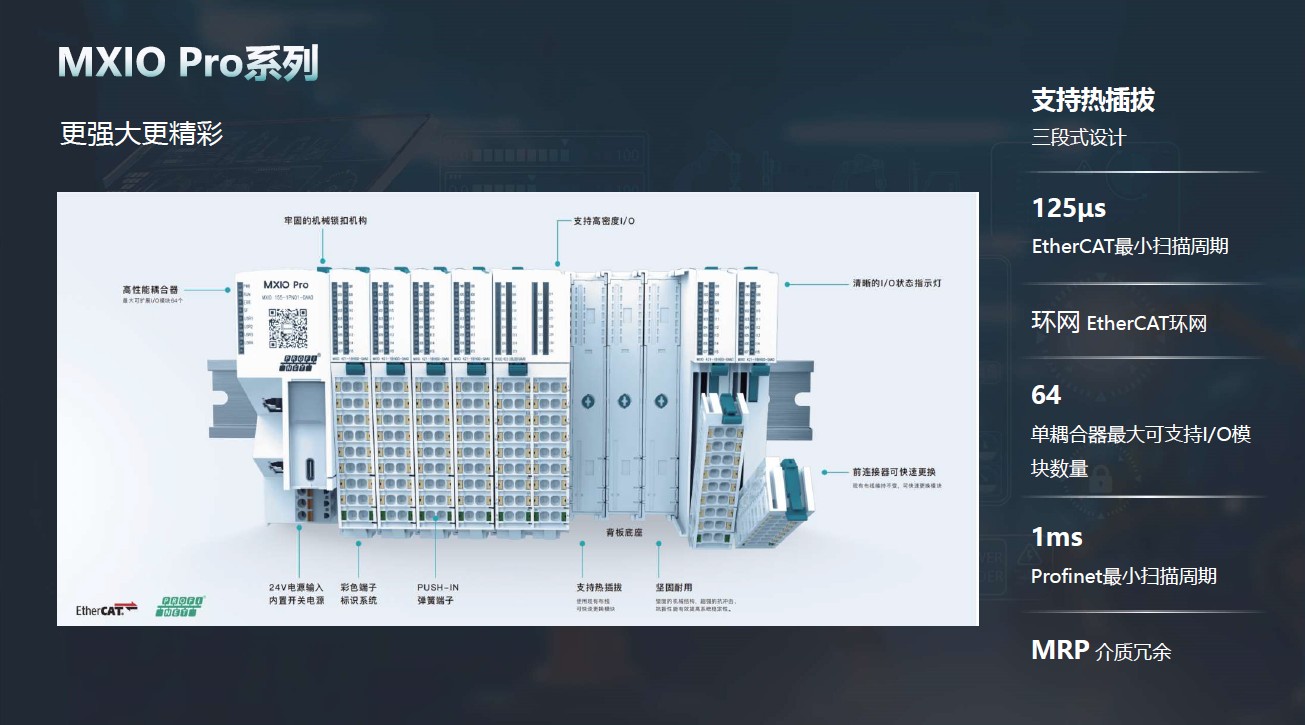

MXIO Pro 实时工业以太网 IO 系列
MXIO Pro 系列 — 支持热插拔、三段式设计；EtherCAT 最小扫描周期 125 μs、PROFINET 1 ms，单耦合器最多 64 个 I/O 模块，支持 MRP 介质冗余
分布式 IO

MatriXIO 实时工业以太网 I/O

IP20 防护等级，适用于电气控制柜内安装，可覆盖从中小型设备控制到大规模工厂自动化的应用。

P

MXIO Pro · 模块化高性能

三段式设计（前连接器＋电子模组＋背板单元），耦合器经高速背板总线最多可扩展 64 个 I/O 模块。

  • EtherCAT 耦合器通讯扫描周期最高 125 μs
  • PROFINET 耦合器扫描周期 1 ms，并支持 MRP 功能
  • 分热插拔与非热插拔两个版本，热插拔版可在系统运行中带电更换模块
  • 适用于高端装备控制与大规模高可靠自动化系统
M

MXIO · 集成耦合器一体化

紧凑体积与高密度 I/O，耦合器一体化设计，集成 PROFINET 与 EtherCAT 等通讯接口。

  • 本机可集成最高 128 点 I/O 通道
  • 开关量 I/O 响应时间最高 125 μs，模拟量转换时间最高 250 μs
  • 可作数据采集终端或协议转换网关（本机最高 16 路 RS485）
  • 采用可快速拆装的弹簧端子
N

MXIO Nano · 经济型一体化

把通讯接口、电源与 I/O 集成为单一模块，面向成本敏感的单机与小型设备。

  • 本机最多支持 32 点输入输出
  • 支持 PNP 与 NPN 输入
  • 尺寸 155×105×55 mm，标准 DIN 导轨 TS35/7.5 安装
  • 可拆卸螺钉端子，IP20

IO 模块类别与代表型号

类别代表型号（订货号）说明
耦合器基本单元MXIO 155-1EC01-0AA0（EtherCAT）
MXIO 155-1PN02-0AA0（PROFINET）		MXIO Pro 耦合器，EtherCAT / PROFINET 可选
数字量输入MXIO 421-1BL00-0AA0（32 路）
MXIO 421-1BH00-0AA0（16 路）
MXIO 421-1BF01-0AA0（8 路）		NPN 漏型 / PNP 源型，24V DC
数字量输出MXIO 422-1BL00-0AA0（32 路 NPN）
MXIO 422-1BL01-0BA0（32 路 PNP）
MXIO 422-1HF00-0AA0（8 路继电器，AC 230V / 2A）		24V DC / 0.5A，含继电器输出
数字量混合MXIO 423-1BL00-0AA0（16DI/16DO）
MXIO 423-1BH01-0AA0（8DI/8DO）		输入 NPN/PNP 可选，输出分源型/漏型
模拟量MXIO 431-1KF00-0AA0（8AI 电压型）
MXIO 431-1KF01-0AA0（8AI 电流型）
MXIO 432-1KD02-0AA0（4AO 电压/电流型）
MXIO 433-1KH00-0AA0（8AI/8AO）		16 位分辨率，24V DC
温度检测MXIO 431-1QD10-0AA0（4 路热电阻）
MXIO 431-1PD00-0AA0（4 路热电偶）		热电阻 3 线制 Pt100/Pt500/Pt1000；热电偶 B/E/N/J/K/R/S/T；24 位
高速计数MXIO 451-1AB00-0AA02 路高速计数 + 6DI/4DO，单端/差分输入，计数频率 800 kHz，32 位
通讯与电源MXIO 341-1CD00-0AA0（4 路 RS485）
MXIO 411-1AA00-0AA0（电源中继 24V/6.5A）		串口扩展与背板供电中继
上表为类别示意。完整选型表共 103 款模块（含热插拔与非热插拔两套、一体化模块）。
打开 103 款模块完整选型表（可搜索 · 可按家族筛选）
软件平台 · 归属矩控新辰

MatriX Control + MatriX Factory + WSCAD

矩控新辰的软件生态由三部分组成：控制器编程平台、边缘计算平台，以及电气设计软件。 三者面向不同角色，但共用同一条「控制—数据—计算—策略」链路。

MatriX Control · 编程平台与控制引擎

高效的 IEC 61131-3 编程平台与控制引擎，与硬件解耦，便于把工艺算法封装复用。

  • 符合 IEC 61131-3 标准
  • 与 MatriX Factory 配合形成「控制—数据—计算—策略—控制」闭环
  • MX4000 / MX5000 / MX6000 均集成

MatriX Factory · 边缘计算平台

可部署在 MX 系列控制器上的边缘计算软件，覆盖数据采集、存储、分析、建模与 AI 推理。

  • 按场景分 Nano（单机）、Lite（产线 / 工作岛）、Pro（车间级）三档
  • 低代码数据引擎 + HMI 零代码组态
  • 国密 SM2 / SM3 / SM4；支持 NVIDIA JetPack

查看完整资料 →

WSCAD · 电气设计软件

德国 WSCAD GmbH 的电气工程设计平台 ELECTRIX，中国区由矩控新辰运营， 用于电气原理图、控制柜设计与电气安装规划。

  • 一个平台、六大功能模块（EE / 机柜 / P&ID / 流体 / 楼宇 / 电气安装）
  • wscaduniverse.com：400+ 制造商、210 万+ 器件数据
  • AR App 辅助房间测量、控制柜布线与现场维护

查看完整资料 →

软件与硬件可拆分交付：只买控制器配 MatriX Control；叠加 MatriX Factory 做数据采集与边缘 AI； WSCAD 可独立用于电气设计部门。
认证与合规

已取得的认证

各型号的认证覆盖范围请在下单前与我们确认。
资料索取

可提供的产品资料

需要完整规格书、选型表或认证文件，联系我们索取（可同时申请样机测试）。

01

MX 控制器手册

MX2000 / 4000 / 5000 / 6000 系列规格与选型说明。

02

MatriXIO 模块手册

MXIO Pro / MXIO / MXIO Nano 家族与模块说明。

03

选型表（含订货号）

MXIO Pro 热插拔与非热插拔、一体化模块完整订货号。

04

软件手册 + CE 证书

MatriX Factory 平台手册与 CE 符合性证书。

申请资料 / 样机测试

需要完整选型表或样机测试？

告诉我们设备类型、EtherCAT 轴数、IO 点数与协议要求，我们提供型号建议、完整订货号清单与样机测试支持。

获取选型支持 返回产品中心
